宇國電氣電壓互感器是一種按照電磁感應原理制作的特殊變壓器，其結構并不復雜，是用來變換線路上的電壓的，變壓器變換電壓的目的是為了輸送電能，因此容量很大，一般都是以千伏安或兆伏安為計算單位；而電壓互感器變換電壓的目的，主要是用來給測量儀表和繼電保護裝置供電，用來測量線路的電壓、功率和電能，或者用來在線路發生故障時保護線路中的貴重設備、電機和變壓器，因此電壓互感器的容量很小，一般都只有幾伏安、幾十伏安，最大也不超過一千伏安。

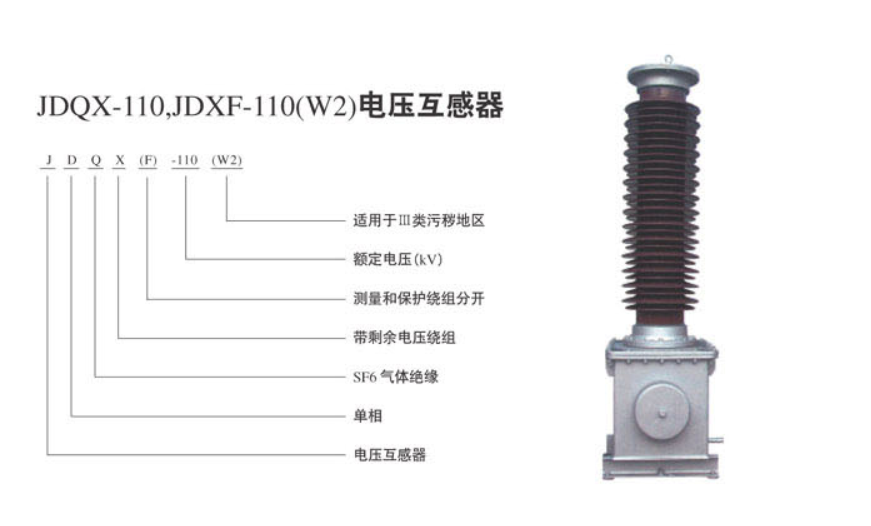

電壓互感器型號含義

由以下幾部分組成，各部分字母，符號表示內容：

第1位：J—PT

第2位：D—單相；S—三相；C—串級；W—五鐵芯柱

第3位：G—干式；J—油浸；C—瓷絕緣；Z—澆注絕緣；R—電容式；S—三相

第4位：W—五鐵芯柱；B—帶補償角差繞組；

連字符號后面：GH—高海拔；TH—濕熱區

數字：電壓等級（KV）

例如：JDZF7-10GYW1

J 電壓互感器

D 單相

Z 澆注式

F 帶剩余電壓繞組

7 設計序號

10 電壓等級（kV）

GYW1 高原污穢

高壓電壓互感器分類

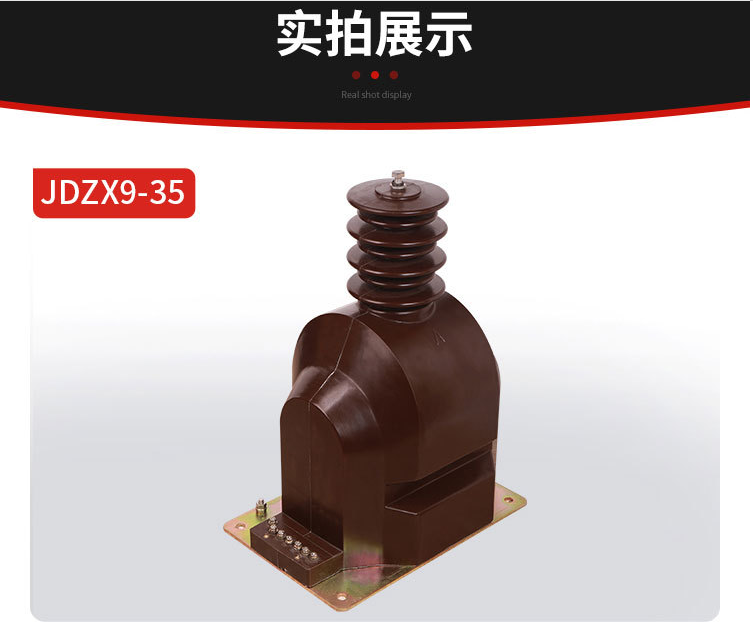

JDZ-6、JDZ-10、JDZ-6Q、JDZ-10Q、JDZJ-6Q、JDZJ-10Q、JDZ10-10、RZL-10、JDZX10-10、REL-10、JDZXF71-10、JDZC-10、JDZF8-10、JDZX11-10；JDZXW-10、JDZW-10、12；JDZ9-10、JDZ9-35、JDZ8-10、JDZX8-10、JDJ-6、JDJ-10、JDJ-35、JSJB-10、JSJW-6、JSJW-10、JD6-35、JDX6-35、JDJ2-35、JDN2-35、JDJJ1-35、JDJJ2-35、JDXN2-35、JDZX9-10型電壓互感器；JDZX6-35、JDZ8-35W、JDZX8-35、JDZ9-35、JDZX9-35、JDZXF71-35、JDZW-35、JDZXW-35、JSZW-6、JSZW-10、JSZW3-6、JSZW3-10、JSZG-10、抗鐵磁諧振三相電壓互感器等等。
