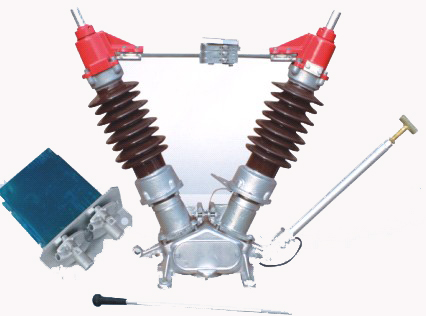

66-110KV高壓隔離開關概述

GW4-126GW(D)型戶外交流高壓隔離開關系雙柱式三相交流50Hz戶外高壓隔離開關設備，用于電壓110KV的電力系統中，供在有電壓無負載時分合電路之用，以及對被檢修的高壓母線、斷路器等電器設備與帶電的高壓線路進行電器隔離之用。其中防污型的隔離開關可滿足重污穢地區用戶的要求，并可以有效地解決隔離開關在運行中出現的污閃問題。

GW4系列與CJ5、CJ6、CJ2、CJ11A系列電動操動機構組合，特別適合電力系統和電氣化鐵路領域?qū)h距離分、合的需要。

66-110KV高壓隔離開關有下列品種：

1）按有無接地開關分：不接地、單接地（左接地和右接地）和雙接地；

2）接地開關按承受的短路電流能力又分Ⅰ Ⅱ Ⅲ型；

3）按使用地區分：普通型、防污型、耐污型和高原型。

該系列產品符合國家標準和IEC標準的各項要求，產品抗地震性能良好，能滿足地震烈度9度的要求。

注：GW4-126隔離開關均按以下要求生產：

1、 完善化抱箍聯接無焊接型；

2、 3級防污，爬電距離≥3150mm；

3、 配備相間熱鍍鋅水平連桿，極間距2m；

4、 零部件熱鍍鋅；

5、 導電部分銅管軟連接型；

6、 導電部分中間觸頭為自力型觸指，彈簧無電流通過；

7、 轉動部分配有自潤滑套。

二、66-110KV高壓隔離開關主要技術參數

項 目
GW4-126GW(D)

額定電壓 (KV）
110

高工作電壓 (KV）
126

額定電流 （A）
630 1250 1600 2000 2500

熱穩定電流（有效值） （KA）
20 31.5 31.5 40 (46)

動穩定電流（峰值） （KA）
50 80 80 100 (104)

1min工頻耐壓（有效值（KV）
對地
185（230）

斷口
210（265）

雷電沖擊電壓（有效值（KV）
對地
450（550）

斷口
520（630）

額定動穩定電流（峰值） （KA）
Ⅰ型接地開關動穩定電流20kA；Ⅱ型接地開關與隔離開關相同

4s額定熱穩定電流(有效值) (KA)
Ⅰ型接地開關動穩定電流80kA；Ⅱ型接地開關與隔離開關相同

接線端水平拉力 （N）
980
980

單極重量 （kg）
630
750


（注:單接地分左接地和右接地兩種，一般供應右接地。）

三、使用條件
1． 海拔高度不超過1000m，高原型不超過4000 m；
2． 環境溫度：-40℃～+40℃；
3． 風速不大于35m/s；
4． 地震烈度：8度；
5． 覆冰厚度：≤10mm；
6． 耐污產品適用于污穢地區；
7． 不適用于有易燃物質、爆炸危險、化學腐蝕及劇烈震動的場所。
說明：當上述環境條件不能滿足使用要求時，由用戶與制造廠協商解決。

四、結構

GW4系列隔離開關性能可靠、結構簡單、安裝方式靈活、維修容易、適用范圍廣，通用性系列性強。如配用傳動箱分合閘操作更為靈活輕便、準確可靠；當附裝電磁鎖時，可有效地實現隔離開關、接地開關與斷路器之間的電氣聯鎖，以防誤操作。

GW4-126型戶外隔離開關是由三個獨立的單極隔離開關組成的三相高壓電器，又是派生其它結構的基本單元，以下稱為普通型隔離開關。

GW4-126D型戶外隔離開關是在普通型隔離開關上增設接地刀而成的，其中分單接地、雙接地兩種，以下稱為接地型隔離開關。

GW4-126(DW)型戶外隔離開關、是在普通型(接地型)隔離開關的基礎上將普通型棒式柱絕緣子改成防污型棒式支柱絕緣子而成，適用于污穢地區。

1．隔離開關結構

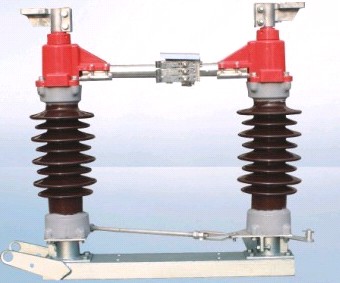

本隔離開關是雙柱水平回轉式結構，外形結構見圖1。
每組隔離開關由三個獨立的單極組成，每個單極是由底座，絕緣支柱及導電部分組成。
每極隔離開關有兩個絕緣支柱分別固定在底座兩端的軸承座上(圖2)、以連桿連結，每個絕緣支柱可以水平旋轉，轉角為90°，絕緣支柱上裝有軟連接導電接線座(圖3)、左、右觸頭(圖4)。左、右觸頭通過導電管在兩個絕緣支柱中間接觸。
隔離開關軸承座見圖2

隔離開關軟連接導電接線座見圖3

隔離開關左、右觸頭見圖4

主回路導電回路零件材質均為銅質，電流等級為630A時，導電部件表面鍍錫；電流等級為1250A以上時，導電部件觸指表面鍍銀。

中間觸頭為“握手”式結構，其結構采用專利技術的觸指刀口墊圈壓緊技術，為高壓力、自凈式，觸指接觸壓力長期保持不變，觸指彈簧無電流通過，長期運行安全可靠。

不同電流規格產品的結構型式及底座、支柱絕緣子等部件相同，只是主導電回路稍有差別．

2．接地開關的結構

接地開關靜觸頭固定在隔離開關的導電管上，動觸頭安裝在底座上的接地閘刀鋁管的端部。

3．隔離開關與接地開關的機械聯鎖

隔離開關與接地開關的機械聯鎖部分是通過聯鎖盤來實現的，當隔離開關在合閘位置時，接地開關轉動軸的扇型聯鎖盤限制接地開關合閘。

當接地開關在合閘位置時，接地開關聯鎖盤插入隔離開關的扇型聯鎖盤，使隔離開關不能合閘。

4．操動機構的結構

隔離開關可配用CS14G型手動機構 (圖5)或CJ5,CJ6型電動機構及CJ12A-G免維護型電動機構、接地開關可配用CS14G型手動機構，其操作手柄為水平旋轉，轉動角度為180°。

CJ5,CJ6型電動機構及CJ12A-G免維護型電動機構另見其說明書。

CS14G型手動機構見圖5

五、外形及安裝尺寸（CAD安裝圖請來電索?。?br />
六、訂貨須知

訂貨時請寫明：

(1) 產品型號及名稱；

(2) 額定電壓、額定電流、動熱穩定電流；

(3) 接線端拉力；

(4) 戶外絕緣子爬電距離；

(5) 接地開關類型(Ⅰ型、Ⅱ型、Ⅲ型)及接地方式(單接地、雙接地)；

(6) 操動機構型號、輔助開關極數、帶電磁鎖還是掛裝編碼鎖，電動機構電機電壓及控制電壓；

(7) GW4型的斷口開距及長短觸頭。
